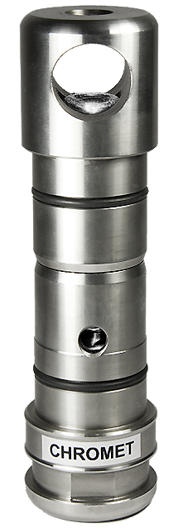

Bateria zaworowa typu ACH to szybko upustowa bateria zaworowa przeznaczona do indywidualnych stojaków hydraulicznych, np. typu SHC, pracujących w układach centralnego zasilania przy użyciu emulsji olejowo-wodnej.
Charakteryzuje się zwiększoną wydajnością zaworu bezpieczeństwa i szybszą reakcją na obciążenia, dzięki zastosowaniu tłoczkowego rozwiązania zaworu zasilającego oraz dużym przekrojom tłoczka przelewu i otworów przepływowych.
Zastosowanie:
Baterie ACH są używane w systemach, gdzie konieczna jest szybka i efektywna reakcja na zmiany ciśnienia, a także wysoka odporność na trudne warunki pracy, jakie występują w stojakach hydraulicznych stosowanych np. w górnictwie.

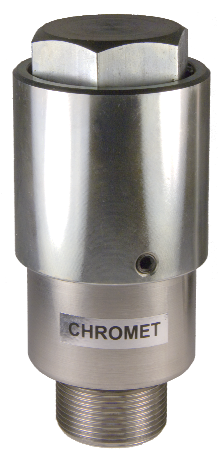

Zawór bezpieczeństwa typu: P-ACH jest uniwersalnym elementem układu hydraulicznego. Zadaniem zaworu P-ACH jest zabezpieczanie układu hydraulicznego przed nadmiernym wzrostem ciśnienia.
Istnieją dwie alternatywne metody montażu zaworu do ukłladu hydraulicznego:1. korpus zaworu z częścią gwintową standard M40 x 2
2. korpus zaworu z przyłączem typu: STECKO standard STECKO S 20
W zaworze typu P-ACH zastosowano duże przekroje tłoczka przelewu i otworów przepływowych, zróżnicowane materiały współpracujące ze sobą, oraz najwyższej jakości stal sprężynowa, dzięki czemu zawór charakteryzuje się dużą wydajnością, i bardzo szybką reakcją na przeciążenia układu hydraulicznego.
Zawór zbudowany jest z trzech zespołów przelewowych. Takie rozwiązanie konstrukcyjne po odpowiedniej regulacji pozwala na stopniowy wzrost wydajności w zależności od ciśnienia cieczy w układzie hydraulicznym.
Wszystkie podzespoły zaworu P-ACH wykonywane Są na obrabiarkach numerycznych, co pozwala na uzyskanie 100% powtarzalności i wysokiej jakości detali. Wszystkie elementy charakteryzują się najwyższą wytrzymałością mechaniczną i antykorozyjną.
Zakres regulacji ciśnienia bezpieczeństwa: od 26MPa do 38MPa.
Wydajność zaworu bezpieczeństwa w zależności od nastawu ciśnienia otwarcia zaworu: do 650 l/min
Tolerancja otwarcia zaworu bezpieczeństwa:
+-0,5 MPa nastawionej wartości ciśnienia otwarcia.
Toleraneja zamknięcia zaworu bezpieczeństwa:
max. 10% poniżej warości cisnienia otwarcia zaworu.

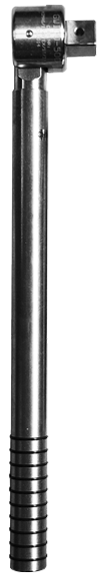

Klucz przegubowy z końcówką kwadratową 1” typu GWIDO 500/800 został zaprojektowany z myślą o pracy tam, gdzie nie jest możliwe zapewnienie zasilania sprężonym powietrzem lub czynnikiem hydraulicznym. Klucz ten przeznaczony jest do dokręcania oraz odkręcania strzemion łączących elementy obudowy chodnikowej, oraz innych śrub (w zależności od rozmiaru nasadki) stosowanych w urządzeniach pracujących w górnictwie, w tym w przestrzeniach zagrożonych wybuchem metanu i/lub pyłu węglowego. Klucz zbudowany jest z głowicy oraz trzpienia z rurą połączonych przegubowo za pomocą śruby M6. Na części chwytowej rury osadzono pierścienie antypoślizgowe.
Ergonomicznie skonstruowane narzędzie charakteryzuje się łatwością obsługi i dużą trwałością w trudnych warunkach pracy jakie występują np. w wyrobiskach podziemnych.
Klucz jest wykonany w całości ze stali odpornej na korozję 1.4305/303. Jest to materiał nie iskrzący co daje możliwość jego stosowania w pomieszczeniach zagrożonych wybuchem np. zakładów górniczych rafineriach petrochemicznych, zakładach chemicznych, ładowniach okrętowych itp.
Klucz GWIDO 500/800 przeznaczony jest głównie do demontażu i montażu połączeń śrubowych.

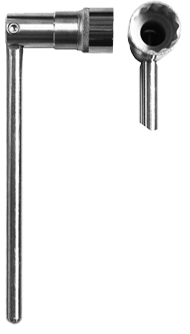

Klucz nasadowy przegubowy typu GWIDO S30 został zaprojektowany z myślą o pracy tam, gdzie nie jest możliwe zapewnienie zasilania kluczy sprężonym powietrzem lub czynnikiem hydraulicznym. Klucz ten przeznaczony jest do dokręcania oraz odkręcania śrub rozpór stabilizacji poziomej, obudowy chodnikowej, oraz innych śrub i nakrętek (o wielkości sześciokąta 30) stosowanych w urządzeniach pracujących w górnictwie w tym w przestrzeniach zagrożonych wybuchem metanu i/lub pyłu węglowego. Klucz zbudowany jest z nasady oraz uchwytu połączonych przegubowo za pomocą śruby M6.
Ergonomicznie skonstruowane narzędzie charakteryzuje się łatwością obsługi i dużą trwałością w trudnych warunkach pracy jakie występują np. w wyrobiskach podziemnych.
Klucz jest wykonany w całości ze stali odpornej na korozję 1.4305/303. Jest to materiał me iskrzący co daje możliwość jego stosowania w pomieszczeniach zagrożonych wybuchem np. zakładów górniczych, rafineriach petrochemicznych, zakładach chemicznych, ładowniach okrętowych itp.
Klucz GWIDO S30 przeznaczony jest głównie do demontażu i montażu połączeń śrubowych.
